Обзор ABViewer: программа для просмотра и конвертации чертежей DWG, DXF и 3D-моделей

Введение

ABViewer — это мощная программа для просмотра, редактирования, измерения и конвертации чертежей и 3D-моделей, разработанная компанией CADSoftTools. Она поддерживает десятки форматов, включая DWG, DXF, STEP, IGES, STL, PDF, SVG и многие другие. Приложение ориентировано на инженеров, проектировщиков, архитекторов, конструкторов и всех, кто работает с технической документацией.

Главная особенность ABViewer — это сочетание широкого функционала CAD-просмотрщика с возможностями конвертера и редактора. Программа позволяет не только открывать сложные DWG-файлы, но и измерять элементы, добавлять аннотации, править графику и экспортировать результаты в популярные форматы. При этом интерфейс остаётся доступным даже для новичков, не знакомых с AutoCAD.

ABViewer разработан с учётом профессиональных стандартов работы с инженерной графикой. Он используется в строительстве, машиностроении, дизайне, производстве и на учебных кафедрах технических вузов. Благодаря поддержке как 2D-, так и 3D-моделей программа может заменить сразу несколько специализированных решений — просмотрщик, конвертер и инструмент для печати чертежей.

Среди ключевых преимуществ — высокая скорость загрузки крупных файлов, корректное отображение слоёв и шрифтов, стабильная работа с современными версиями DWG/DXF и поддержка 3D-визуализации. ABViewer может работать как на отдельных рабочих станциях, так и в корпоративных сетях.

Программа выпускается в нескольких версиях: Standard, Professional и Enterprise. Каждая из них ориентирована на определённый уровень задач — от простого просмотра до промышленной конвертации и измерения 3D-моделей.

Интерфейс и структура программы

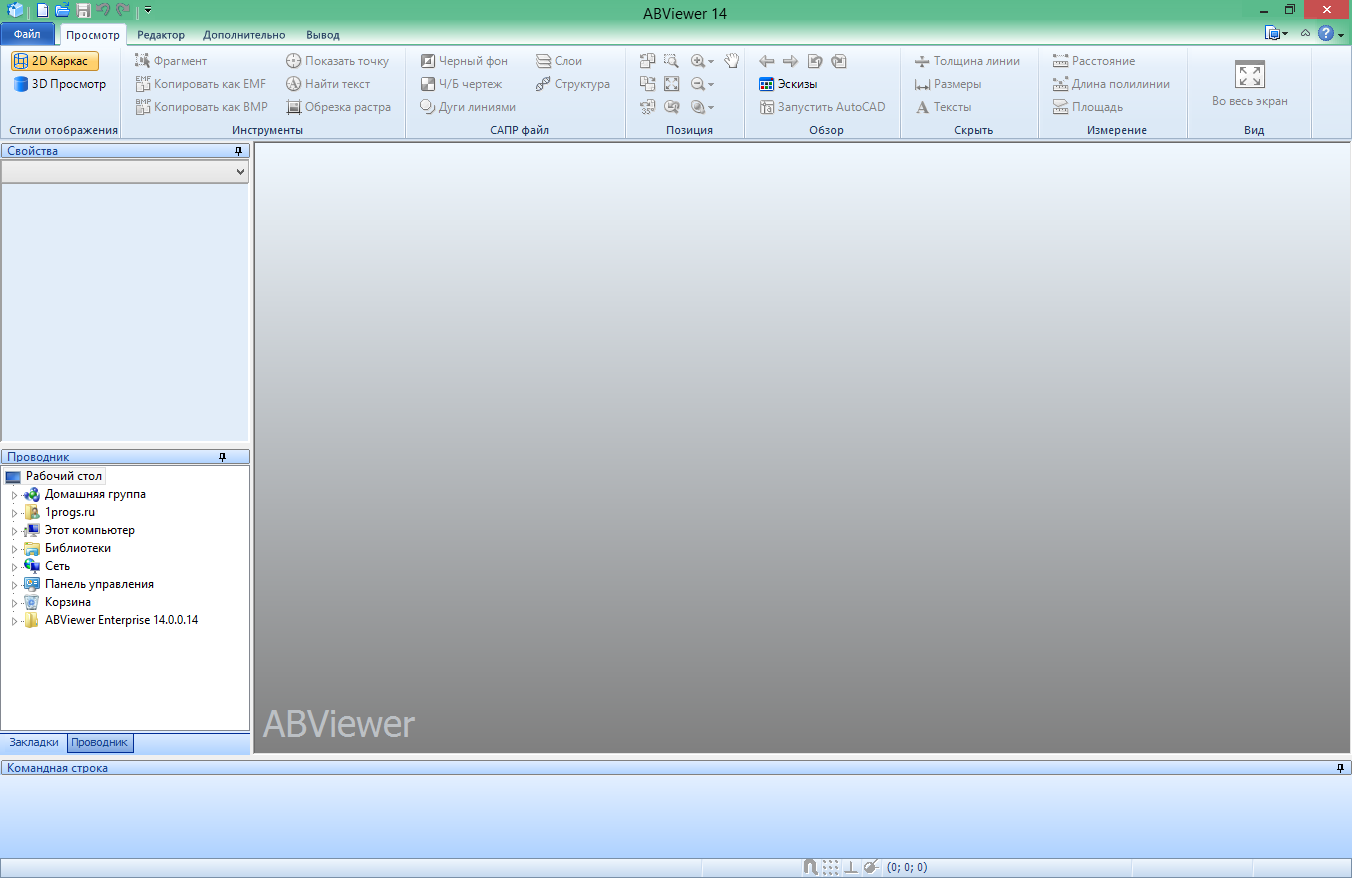

Главное окно

ABViewer имеет современный и лаконичный интерфейс в стиле Microsoft Office. В верхней части располагается лента с инструментами, разделённая на вкладки: «Файл», «Вид», «Редактирование», «Измерения», «Печать» и «Настройки». В центре находится рабочая область с чертежом, а сбоку — панель свойств и слоёв. Это обеспечивает удобный доступ ко всем функциям.

Многооконный режим

Программа поддерживает работу с несколькими файлами одновременно. Каждый документ открывается во вкладке, что позволяет быстро переключаться между чертежами. Можно открывать 2D-чертёж и 3D-модель в разных окнах и сравнивать их.

Панель навигации и свойства объектов

На панели навигации отображаются миниатюры страниц и список слоёв. Пользователь может включать и выключать слои, изменять их прозрачность и цвет. Панель свойств показывает параметры выбранного элемента: координаты, размеры, угол, длину, цвет и тип линии.

Русскоязычный интерфейс

ABViewer полностью переведён на русский язык, включая меню, диалоги и справку. Также доступны английская, немецкая, французская и испанская локализации. Это делает программу удобной для международных компаний и пользователей разных стран.

Настраиваемость

Пользователь может изменять компоновку окон, положение панелей и горячие клавиши. Интерфейс можно адаптировать под конкретные задачи — например, включить только просмотр и измерение без редактирования. Это повышает производительность и снижает визуальную нагрузку.

Поддерживаемые форматы

CAD-форматы

ABViewer поддерживает практически все популярные CAD-форматы: DWG, DXF, DWF, HPGL, HGL, PLT и CGM. Программа корректно открывает чертежи, созданные в AutoCAD, BricsCAD, DraftSight и других системах автоматизированного проектирования. Все элементы отображаются с сохранением масштабов, штриховок и стилей линий.

Векторные форматы

Помимо CAD, ABViewer открывает и сохраняет векторные файлы SVG, EMF, EPS и WMF. Это полезно при подготовке иллюстраций, графиков или технических схем для публикации. Векторные файлы можно экспортировать с разным разрешением и качеством.

Растровые изображения

Для удобства включена поддержка форматов JPG, PNG, BMP и TIFF. Можно открывать сканы чертежей, аннотировать их и конвертировать в PDF. Также реализована функция наложения растрового изображения на векторный слой для сопоставления данных.

Документы и 3D-модели

ABViewer открывает не только 2D-чертежи, но и трёхмерные модели в форматах STEP, IGES, STL, OBJ и SAT. Пользователь может просматривать модель, вращать её, измерять и делать сечения. Экспорт доступен в форматы PDF, OBJ, STL, а также растровые изображения высокого разрешения.

Экспорт и конвертация

Любой открытый файл можно сохранить в другом формате. Это особенно удобно для обмена данными между разными системами. Например, DWG можно конвертировать в PDF, SVG, JPG или BMP без потери качества. Поддерживается пакетная конвертация десятков файлов одновременно.

Просмотр и редактирование файлов

Навигация по чертежу

Программа обеспечивает точное масштабирование, панорамирование и просмотр деталей. Есть функции «умного увеличения», позволяющие приближать область по выделению. При помощи навигатора можно быстро перемещаться по крупным чертежам.

Редактирование элементов

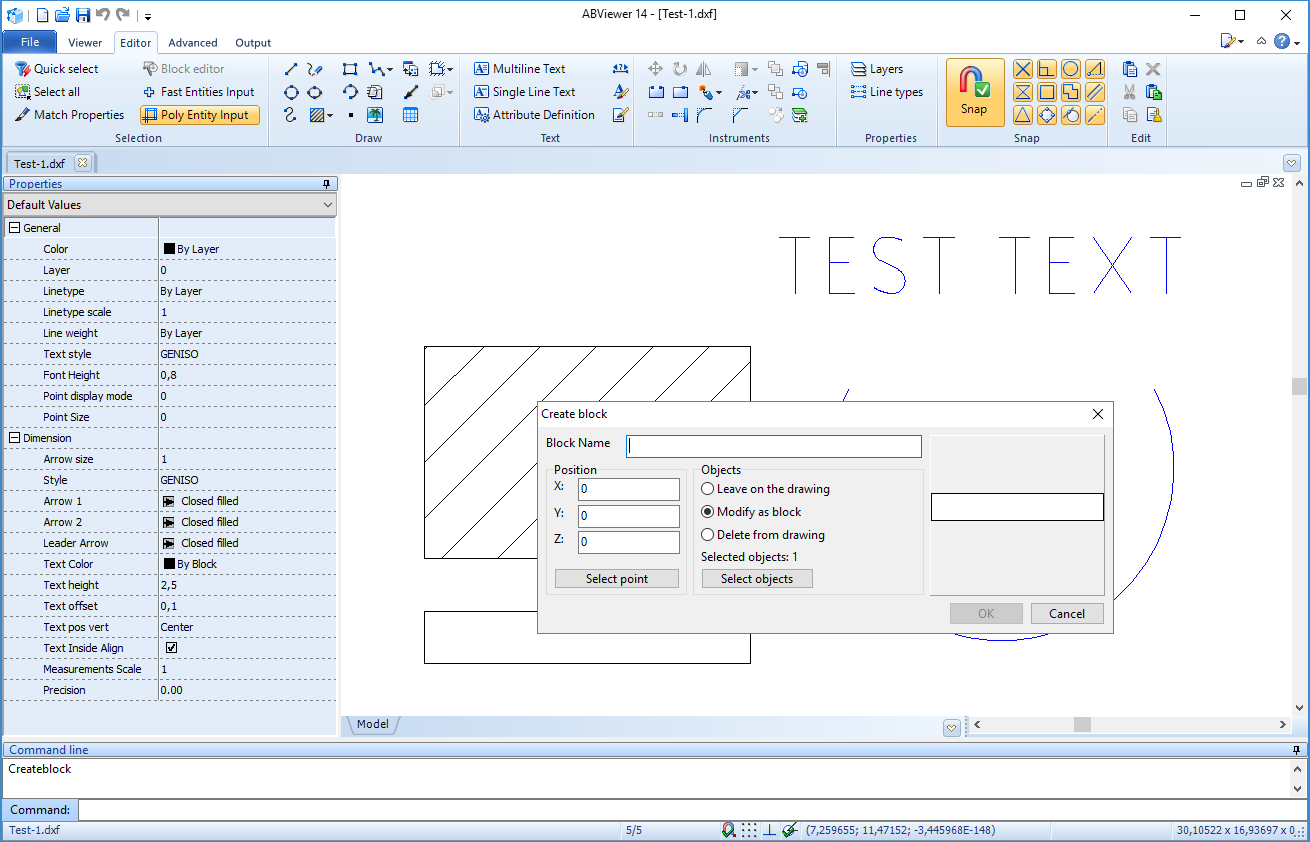

ABViewer позволяет редактировать геометрию — перемещать, поворачивать, удалять и копировать объекты. Также можно изменять цвет, толщину линии, текстовые надписи и шрифты. В отличие от большинства просмотрщиков, ABViewer предлагает полноценный режим редактирования DWG/DXF.

Измерения и аннотации

Инструменты измерений позволяют измерять расстояния, углы, площади и периметры. Пользователь может добавлять отметки, текстовые комментарии, выносные линии и стрелки. Все измерения автоматически отображаются в отдельном окне и могут быть экспортированы в отчёт.

Работа со слоями

Поддерживается включение, выключение, заморозка и блокировка слоёв. Можно создавать новые слои и назначать им цвета. Это важно при работе с многослойными чертежами и большими проектами, где требуется фильтрация элементов.

Сохранение результатов

После редактирования изменения можно сохранить в исходном формате DWG/DXF или экспортировать в PDF и изображение. Программа сохраняет масштаб и пропорции без искажений, что особенно важно для инженерных проектов.

Конвертация и экспорт

Конвертация DWG/DXF в PDF и изображения

ABViewer способен конвертировать чертежи в PDF, JPG, PNG, BMP, SVG и другие форматы. Пользователь может выбрать размер страницы, ориентацию, разрешение и цветовую схему. При конвертации в PDF сохраняются слои и структура документа, что делает его пригодным для печати и публикации.

Пакетная обработка файлов

Функция пакетной конвертации позволяет обработать десятки файлов за один сеанс. Достаточно выбрать каталог с исходными файлами, указать формат назначения и параметры экспорта. Это особенно удобно при архивировании проектов или подготовке отчётов.

Создание векторных изображений

Программа поддерживает экспорт чертежей в векторные форматы (SVG, EMF), что позволяет использовать их в графических редакторах и презентациях. Можно выбрать цвет фона, толщину линий и стиль отображения.

Экспорт 3D-моделей

3D-модели можно сохранять в растровом или векторном виде. Пользователь выбирает проекцию, масштаб, цвет и угол обзора. Также доступна конвертация 3D в STEP, IGES и STL для передачи между системами CAD.

Настройка параметров вывода

Перед экспортом можно задать разрешение, DPI, тип линий и шрифт. ABViewer позволяет создавать профили экспорта и использовать их повторно. Это значительно ускоряет конвертацию типовых проектов.

Работа с 3D-моделями

Поддерживаемые 3D-форматы

ABViewer поддерживает распространённые 3D-форматы — STEP, IGES, STL, OBJ и SAT. Это делает программу универсальным инструментом для работы с инженерными моделями, созданными в разных CAD-системах. Пользователь может открывать детали, сборки и сложные геометрические конструкции без необходимости установки дополнительного ПО.

Навигация и визуализация

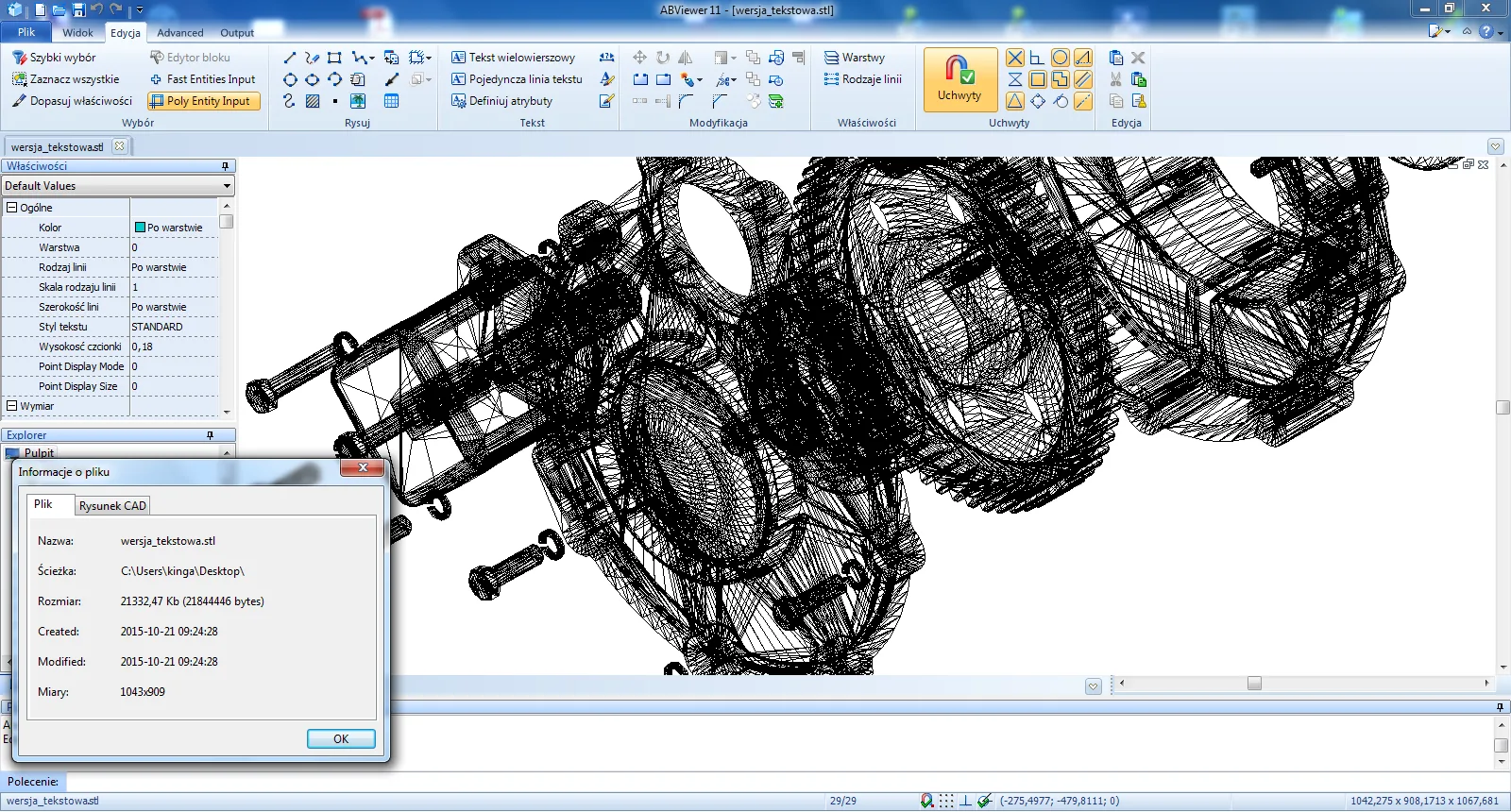

Модуль 3D-визуализации позволяет вращать модель, приближать нужный участок, выполнять панорамирование и скрывать ненужные элементы. Реализованы различные режимы отображения — каркас, заливка, изометрическая проекция и вид с тенями. Можно фиксировать ракурс и сохранять изображение с нужным углом обзора.

Измерения и сечения

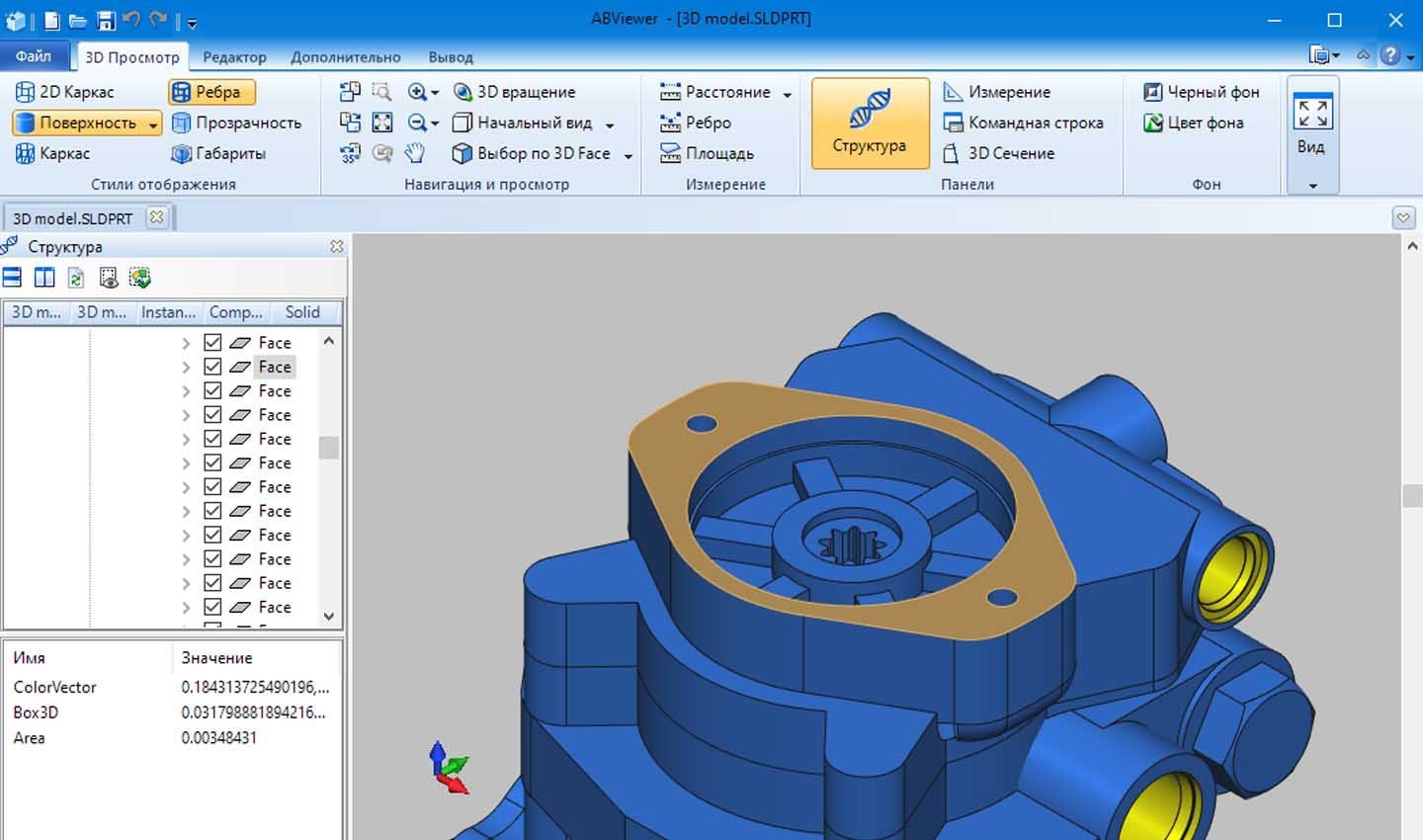

ABViewer предоставляет инструменты для измерения расстояний, углов, радиусов и площадей прямо на 3D-модели. Есть функция построения сечений по произвольной плоскости, которая помогает анализировать внутренние элементы конструкции. Измеренные данные можно экспортировать в отчёт или сохранять в виде примечаний.

Экспорт и отчёты

3D-модели можно экспортировать в форматы STL, OBJ, PDF или изображение высокого разрешения (до 600 DPI). Также доступно создание интерактивных 3D-PDF-документов, которые можно открывать в стандартных просмотрщиках. Для отчётности предусмотрен экспорт параметров измерений в CSV и Excel.

Применение в инженерии

ABViewer используется конструкторами, инженерами и технологами для просмотра чертежей и моделей, полученных от подрядчиков. Возможность измерений и визуализации без лицензии на профессиональные CAD-системы делает программу незаменимой при техническом контроле и согласовании документации.

Инструменты измерений и анализа

Измерения 2D-чертежей

ABViewer предоставляет точные инструменты для измерения расстояний, углов, радиусов, площадей и периметров. Все данные отображаются в отдельном окне и могут быть скопированы в буфер обмена. Пользователь может изменять единицы измерения и настраивать точность до тысячных долей миллиметра.

Привязки и масштабирование

Для точных измерений предусмотрены функции привязки к узлам, вершинам и центрам окружностей. Масштаб можно задать вручную или рассчитать автоматически на основе эталонного отрезка. Это особенно удобно при работе с отсканированными чертежами.

Вычисление площадей и длин

Программа автоматически рассчитывает площади замкнутых контуров и длины линий. Результаты измерений сохраняются в отчёте, который можно экспортировать в CSV. Инженеры используют эту функцию для расчёта материалов, масс и габаритов изделий.

Анализ 3D-моделей

При работе с 3D-просмотром пользователь может измерять расстояния между точками, углы между плоскостями и радиусы кривых. Система автоматически определяет геометрию объектов, позволяя проводить анализ без необходимости редактирования модели.

Создание отчётов

Все измерения можно собрать в отчёт, включающий значения, координаты и время проведения измерений. Отчёт формируется автоматически и сохраняется в формате Excel или PDF. Это полезно для подготовки документации по проекту.

Печать и оформление чертежей

Настройка печати

ABViewer поддерживает стандартную и многостраничную печать. Пользователь может задать масштаб, ориентацию, рамку и область печати. При необходимости можно распечатать большой чертёж на нескольких листах с последующим совмещением.

Шаблоны и параметры листов

Программа включает предустановленные шаблоны форматов — А0, А1, А2, А3, А4. Можно создавать собственные шаблоны с фирменными рамками, логотипами и подписями. Все параметры сохраняются в отдельный профиль для последующего использования.

Печать больших чертежей

ABViewer способен разбивать большие схемы и планы на несколько листов, сохраняя масштаб и пропорции. Это особенно полезно при печати на обычных офисных принтерах. Также доступен предварительный просмотр и настройка сетки совмещения листов.

Штампы и подписи

Для оформления документации предусмотрены инструменты добавления штампов и подписей. Можно вставить текстовую подпись, графику или электронную подпись. Программа поддерживает автоматическое заполнение реквизитов: автора, даты, версии документа.

Вывод в PDF для печати

Кроме обычной печати, ABViewer позволяет сохранить документ в PDF с параметрами печати. Это гарантирует, что при передаче файла форматирование и масштаб останутся неизменными. Функция часто используется для подготовки технических отчётов и чертежей для заказчиков.

Настройки и производительность

Работа с большими файлами

ABViewer способен обрабатывать файлы размером более 500 МБ без заметных задержек. Система использует интеллектуальное кэширование и подгрузку данных, что позволяет работать с крупными проектами на стандартных компьютерах. Даже при открытии больших DWG-файлов программа остаётся отзывчивой.

Настройка интерфейса

Интерфейс полностью настраивается: можно изменять расположение панелей, горячие клавиши и цвета слоёв. Пользователь может выбрать тёмную или светлую тему, настроить сетку и единицы измерения. Все настройки сохраняются в отдельный профиль.

Горячие клавиши и макросы

ABViewer поддерживает назначение пользовательских сочетаний клавиш. Часто используемые операции можно связать с макросами, что ускоряет обработку однотипных задач. Это особенно удобно при конвертации и измерениях.

Ускорение рендеринга

Для визуализации используется OpenGL, что обеспечивает плавное масштабирование и вращение даже при высокой плотности объектов. При наличии дискретной видеокарты скорость обработки возрастает до 50%.

Надёжность и стабильность

Программа отличается высокой устойчивостью — даже при работе с несколькими проектами одновременно система остаётся стабильной. Разработчик регулярно обновляет ядро для поддержки новых форматов AutoCAD и оптимизации производительности.

Преимущества и недостатки

Преимущества

• Поддержка более 30 форматов, включая DWG, DXF, STEP, IGES и PDF.
• Инструменты измерений и аннотаций для 2D и 3D.
• Редактирование и сохранение DWG/DXF без AutoCAD.
• Пакетная конвертация и экспорт в PDF, SVG, JPG.
• Высокая скорость загрузки и стабильность работы.
• Полностью русскоязычный интерфейс и техподдержка.
• Поддержка многостраничной печати и шаблонов документов.

Недостатки

• Полный набор функций доступен только в платной версии.
• Редактирование 3D ограничено визуализацией и измерениями.
• Нет встроенного облачного хранилища.
• Интерфейс может показаться перегруженным новичкам.

Сравнение с аналогами

ABViewer vs AutoCAD Viewer

AutoCAD Viewer — официальный просмотрщик от Autodesk, поддерживающий базовое открытие DWG-файлов. Однако ABViewer предлагает гораздо больше возможностей: редактирование, измерения, аннотации и конвертацию. AutoCAD Viewer ограничивается просмотром и печатью, тогда как ABViewer позволяет преобразовывать файлы, создавать PDF и работать с 3D-моделями без дополнительных плагинов.

ABViewer vs Free DWG Viewer

Free DWG Viewer — простое бесплатное решение для базового просмотра DWG, но оно не поддерживает новые версии AutoCAD и не открывает 3D-модели. В отличие от него, ABViewer обновляется регулярно, поддерживает форматы последних стандартов и включает функции измерения и редактирования. Также он позволяет экспортировать файлы в PDF и растровые изображения, что недоступно в Free DWG Viewer.

ABViewer vs DraftSight

DraftSight ближе к полноценным CAD-системам и требует больше ресурсов. ABViewer, напротив, легковесен и рассчитан на просмотр и анализ файлов без сложных инструментов проектирования. При этом он поддерживает тот же формат DWG и выполняет роль универсального CAD-просмотрщика и конвертера, что делает его более доступным для технических специалистов и студентов.

ABViewer vs eDrawings

eDrawings от Dassault Systemes ориентирован в основном на 3D-модели SolidWorks, тогда как ABViewer поддерживает гораздо больше форматов, включая DWG, DXF, STEP и IGES. Он лучше подходит для универсального применения в машиностроении и архитектуре, где требуется работа с чертежами из разных источников.

Вывод сравнения

ABViewer занимает промежуточное положение между профессиональными CAD-программами и лёгкими просмотрщиками. Он сочетает функции редактирования, измерений и конвертации при значительно меньшей стоимости и системных требованиях. Благодаря этому программа подходит как для предприятий, так и для учебных и инженерных задач.

Практическое применение

Инженерное проектирование

ABViewer широко используется на этапах проектирования и согласования технической документации. Инженеры открывают DWG- и DXF-файлы, измеряют расстояния и углы, создают примечания и готовят документы для печати. Благодаря лёгкости и скорости программа подходит для оперативных проверок и анализа чертежей.

Архитектура и строительство

В архитектурных бюро ABViewer применяют для просмотра планов, фасадов и 3D-визуализаций. Возможность работы с большими проектами и печать на форматных листах делает программу практичным инструментом для архитекторов и дизайнеров. Поддержка слоёв помогает анализировать разные стадии проекта.

Производственные предприятия

ABViewer востребован в производстве — на этапах подготовки чертежей и технического контроля. Мастера могут просматривать и измерять детали, полученные из CAD-систем подрядчиков, без покупки дорогостоящих лицензий AutoCAD. Возможность конвертации в PDF облегчает обмен данными между отделами.

Образовательное применение

Учебные заведения используют ABViewer для демонстрации чертежей и 3D-моделей студентам. Программа проста в освоении, поддерживает русскоязычный интерфейс и не требует мощного оборудования. Студенты могут выполнять лабораторные работы и анализировать инженерные конструкции без доступа к коммерческим CAD-системам.

Техническая документация

ABViewer подходит для специалистов, занимающихся переводом бумажных чертежей в электронный формат. Можно открыть отсканированный файл, нанести примечания и экспортировать его в PDF. Функции измерения и масштабирования позволяют точно восстанавливать размеры и параметры.

Частые ошибки и решения

Ошибка открытия DWG

Если при открытии файла программа выдаёт ошибку, следует проверить, поддерживается ли версия DWG. ABViewer открывает форматы до AutoCAD 2024, но старые версии программы могут не поддерживать их. Решение — обновить до последней версии или конвертировать файл в DXF.

Проблемы при конвертации

Если изображение после конвертации выглядит некорректно, необходимо проверить параметры экспорта. Рекомендуется использовать высокое разрешение (300–600 DPI) и включить параметр «Сохранять цвета и слои». При пакетной обработке важно убедиться, что файлы не защищены паролем.

Ошибка печати

Проблемы с печатью могут возникать при использовании устаревших драйверов принтера. Следует обновить драйвер или сохранить документ в PDF перед печатью. Также нужно проверить масштаб — при установке «По размеру страницы» возможны искажения.

Сбои при работе с 3D-моделями

Если модель не отображается, стоит проверить, включён ли 3D-рендеринг через OpenGL. В настройках программы можно изменить тип визуализации. Для сложных сборок рекомендуется увеличить объём оперативной памяти и включить аппаратное ускорение.

Ошибка лицензирования

При проблемах с активацией лицензии нужно убедиться, что компьютер подключён к интернету. Если лицензия корпоративная, следует использовать офлайн-активацию через файл запроса. При повторной установке программа автоматически определяет ключ, если его не удаляли вручную.

Отзывы пользователей

Мнения инженеров и проектировщиков

Пользователи инженерных специальностей отмечают, что ABViewer стабильно открывает даже сложные DWG-файлы с множеством слоёв и аннотаций. Они хвалят точность измерений и простоту интерфейса. Программа часто используется для проверки и подготовки чертежей перед производством.

Отзывы архитекторов

Архитекторы положительно оценивают поддержку 3D-моделей и возможность визуализации в разных проекциях. Отмечается, что ABViewer быстрее аналогов открывает крупные проекты и позволяет удобно экспортировать их в PDF для согласований и презентаций.

Отзывы промышленных компаний

Предприятия, работающие с документацией подрядчиков, используют ABViewer для просмотра и измерений без установки AutoCAD. Руководители отмечают снижение затрат на лицензии и удобство пакетной конвертации. Многие компании внедряют программу как стандартный просмотрщик технических чертежей.

Пользователи образовательных учреждений

Преподаватели и студенты считают ABViewer отличным инструментом для обучения. Он прост, понятен и работает на недорогих компьютерах. Программа помогает освоить основы чтения и анализа чертежей без необходимости приобретения профессиональных CAD-систем.

Общие впечатления

Отзывы о ABViewer преимущественно положительные: пользователи ценят многофункциональность, стабильность и адекватную цену. Отрицательные мнения касаются в основном ограничений демо-версии и отсутствия облачного хранилища, однако для своей категории программа считается одной из лучших.

Заключение

ABViewer — это универсальное решение для работы с инженерными файлами, чертежами и 3D-моделями. Программа объединяет функции просмотра, редактирования, измерения и конвертации, что делает её полезной как для индивидуальных специалистов, так и для предприятий. Она успешно заменяет несколько отдельных инструментов, при этом оставаясь доступной и лёгкой в освоении.

ABViewer поддерживает все актуальные форматы CAD, обеспечивает точное отображение чертежей и стабильно работает с крупными проектами. Возможность конвертации, пакетной обработки и экспорта в PDF делает программу универсальной частью инженерного рабочего процесса.

Итоговая оценка

• Функциональность: 9.3/10
• Скорость и стабильность: 9.4/10
• Интерфейс и удобство: 9.2/10
• Поддержка форматов: 9.7/10
• Соотношение цена/возможности: 9.5/10
• Общая оценка: 9.4/10

ABViewer можно рекомендовать инженерам, архитекторам, преподавателям и студентам как надёжный инструмент для просмотра и анализа DWG, DXF и 3D-моделей. Это профессиональный, стабильный и гибкий продукт, который уверенно занимает нишу между дорогими CAD-системами и простыми просмотрщиками.
